Антивандальный уличный узел доступа с промышленным управляемым гигабитным PoE коммутатором, оснащенный грозозащитой 10кВ для сети Ethernet и автоматической системой обогрева.
Коммутатор уличный SW-8PoE-Г-УТХ-SIBOX — антивандальный управляемый PoE коммутатор для уличной установки

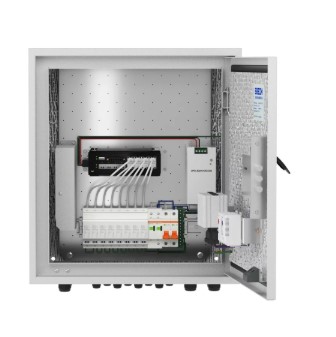

Профессиональное решение для построения надежных сетевых инфраструктур в экстремальных условиях эксплуатации. Уличный антивандальный узел доступа SW-8PoE-Г-УТХ-SIBOX представляет собой готовый комплекс, объединяющий промышленный управляемый гигабитный PoE коммутатор L2, блок бесперебойного питания, оптический кросс, многоступенчатую систему грозозащиты и автоматический обогрев в едином защищенном корпусе.
Основные технические характеристики
Управляемый коммутатор L2 обеспечивает 8 портов 10/100/1000 Base-T RJ-45 с поддержкой PoE и 4 порта 1000 Base-X SFP для подключения оптических линий связи. Бюджет мощности PoE составляет 240 Вт, что позволяет питать до 8 устройств видеонаблюдения, точек доступа или другого активного оборудования. Таблица MAC-адресов на 8К записей гарантирует эффективную обработку трафика в сегментах сети средней плотности. Функция Watchdog автоматически перезагружает порты при зависании подключенных устройств, что критически важно для систем видеонаблюдения и контроля доступа.
Коммутатор оснащен консольным портом для локального управления и настройки. Предусмотрена кнопка сброса к заводским настройкам. Управляемый коммутатор позволяет гибко настраивать VLAN, QoS, агрегацию каналов, зеркалирование портов и другие функции L2, необходимые для построения масштабируемых сетей.
Система электропитания и резервирование
В состав узла доступа входит блок питания UPS мощностью 300 Вт с выходным напряжением 48-55 В. Вводной автоматический выключатель рассчитан на 230 В / 50 Гц / 10 А. Конструкция предусматривает возможность установки аккумуляторов DTM 1207-12В-7,2Ач для обеспечения автономной работы при пропадании внешнего питания — аккумуляторы приобретаются отдельно и монтируются в свободное пространство шкафа.
Многоступенчатая грозозащита
Антивандальный уличный коммутатор оснащен системой защиты от импульсных перенапряжений, работающей на трех уровнях:
- Встроенная защита самого коммутатора — 6 кВ
- Защита сети 230В — разрядник УЗИП ОПС 1-С 2Р
- Дополнительная защита портов Ethernet — 10 кВ на каждый порт
Такая схема обеспечивает надежную работу оборудования при прямых и близких ударах молнии, что особенно актуально при установке на открытых пространствах, крышах зданий, вышках связи и вдоль линий электропередач. В комплект входят 8 устройств защиты Ethernet (PoE) и УЗИП для линии 230В.
Терморегулирование и климатическая защита
Для эксплуатации в условиях низких температур предусмотрен обогреватель мощностью 45 Вт и система предстартового прогрева, исключающая «холодный запуск» при температурах ниже точки росы. Два термостата обеспечивают поддержание температуры внутри шкафа в диапазоне от 0°C до +60°C. Корпус утеплен вспененным фольгированным полиэтиленом толщиной 10 мм, что предотвращает образование конденсата и переохлаждение компонентов.
Конструкция и материалы
Антивандальное исполнение подтверждено степенью защиты от механических воздействий IK10 — корпус выдерживает удар молотком, камнем или кулаком без повреждения оборудования. Класс защиты IP66 гарантирует полную пылезащиту и защиту от сильных водяных струй, что позволяет мыть шкаф водой под давлением.
Габариты шкафа: 500 х 450 х 250 мм (В х Ш х Г). Корпус выполнен из стали толщиной 1.2 мм, дверь усилена сталью 2 мм. Монтажная панель из оцинкованной стали толщиной 1 мм имеет размеры 455 х 345 мм. Способ монтажа — навесной, четыре крепежных отверстия диаметром 9 мм. Угол открытия двери 100° обеспечивает удобный доступ к оборудованию.
Оптический кросс
Узел доступа оснащен оптическим кроссом на 8 портов SC с комплектом адаптеров и пигтейлов. Это позволяет организовать подключение до 8 оптических линий связи без необходимости установки дополнительных сплайс-кассет. Оптический кросс интегрирован в корпус шкафа, что экономит место и упрощает монтаж.
Комплектация
В состав готового решения входят все необходимые компоненты для ввода в эксплуатацию:
- Промышленный управляемый коммутатор 8PoE
- Блок питания UPS 300Вт/48-55 В
- Кросс оптический 8 SC
- Комплект адаптеров и пигтейлов SC
- УЗИП на 230В
- 8 защит Ethernet (PoE) 10 кВ
- Обогреватель 45 Вт
- 2 термостата
- Автоматический выключатель 230В/50Гц/10А
- Шина заземления
- Геркон (датчик открытия двери) ИО 102-20
- Корпус шкафа и монтажная панель
- Замок с ключами
- Гермовводы — 13 шт
- Паспорт изделия
Закажите готовый узел доступа с управляемым PoE коммутатором для уличной установки и получите полностью интегрированную систему «под ключ».
